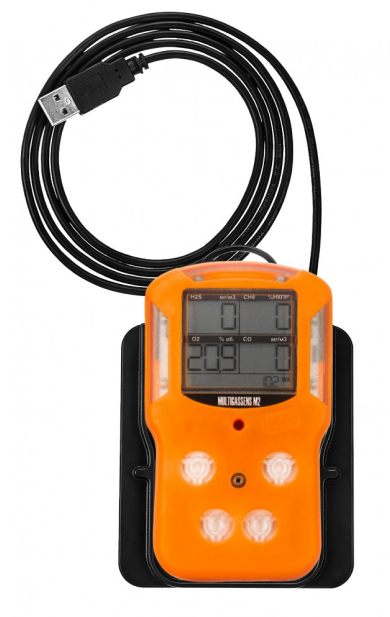

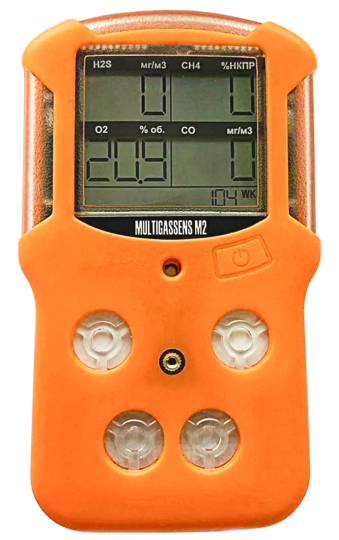

Портативный газоанализатор Мультигазсенс М2

Габаритные размеры, масса, электрическое питание и потребляемая мощность

Габаритные размеры (ДхШхВ), мм, не более	Масса, кг, не более	Электрическое питание	Потребляемая мощность, не более, ВА
120х70х49	0,240	Неперезаряжаемый химический источник тока	0,00072

Условия эксплуатации

Наименование характеристики	Значение	Единицы измерений
Диапазон температуры окружающей среды	от -40 до +60	°С
Диапазон атмосферного давления	от 80 до 120	кПа
Диапазон относительной влажности	от 25 до 95	% (при +25 оС)

Краткое описание технических характеристик

Параметр	Значение	Ед.изм.
Тип элемента питания	Литийтионилхлорид LS14500
Номинальное значение напряжения питания постоянного тока	3,6	В
Маркировка взрывозащиты	Р0 Ex ia I /0 Ex ia IIС T4	-
Защита от пыли и влаги	IP 68	-
Время прогрева и выхода прибора в рабочий режим измерений, не более	40	с
Время работы прибора от батареи (при 25 °С), не менее	2	лет
Интервал времени работы без корректировки показаний	12	мес
Межповерочный интервал	12	мес

Питание прибора осуществляется от встроенной литий-тионилхлоридной батареи (Li-SOCl2 с параметрами U0 : 3,6В; I0 : 0,16А). Батарея является неперезаряжаемой.

По истечению срока службы элемента питания следует осуществить замену батареи питания на новую. Тип батареи: ER18505, номинальное напряжение: 3,6 В.

Дополнительно, кроме замены батареи, возможна замена сенсоров, а также противопылевых фильтров заводом-изготовителем, либо его авторизованным сервис центром, либо заказчиком самостоятельно, по инструкции завода-изготовителя. При замене элементов питания и сенсоров самостоятельно гарантийный срок не пролонгируется.

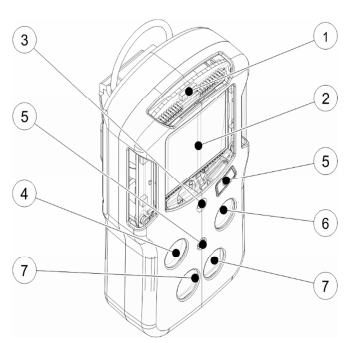

На лицевой панели корпуса расположены:
- световая сигнализация (1);
- высококонтрастный дисплей (2);
- сирена (3);
- датчик концентрации кислорода (4);
- кнопка управления прибором (5);
- датчик концентрации оксида углерода и сероводорода (6);
- датчик концентрации метана (7);

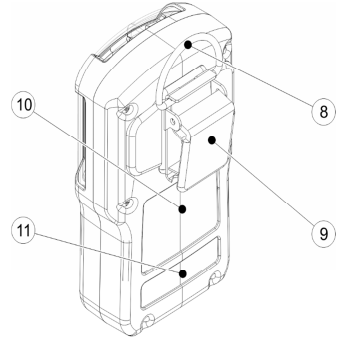

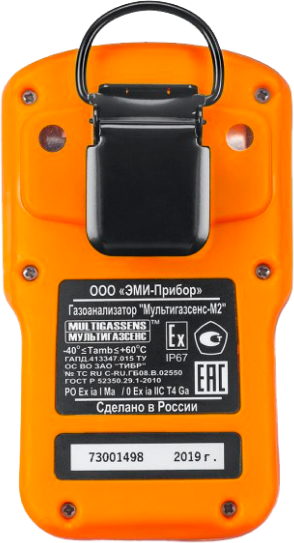

На задней панели корпуса расположены:
-крепление типа «полукольцо» (8);
-крепление типа «клипса» (9);
-табличка с данными о приборе (10);
-табличка с серийным номером прибора (11);

Приборы соответствуют требованиям ГОСТ 31610.0,-2014 , ГОСТ 31610.11-2014, ТР ТС 012/2011 и комплекту конструкторской документации, согласованной и утвержденной в установленном порядке.

Взрывозащищенность приборов обеспечивается видом взрывозащиты искробезопасная электрическая цепь «ia».
Уровень искробезопасной цепи «ia» обеспечивается:

• выполнением требований, предъявляемых к электрической прочности изоляции;

• выполнением требований, предъявляемых к путям утечек и электрическим зазорам.


Исполнение приборов взрывозащищенное c видом взрывозащиты «искробезопасная электрическая цепь ia» со следующими характеристиками:

• диаметр соединительных проводов электрических схем прибора не менее 0,1 мм, ширина печатных проводников электронных плат 0,3 мм.

• безопасные значения индуктивности элементов схемы: LΣ≤40 мкГн;

• электрическая прочность изоляции между искробезопасной цепью и корпусом не менее 500 В;

• пути утечки и электрические зазоры между искробезопасной цепью и корпусом – не менее 2 мм;

• нагрев элементов и соединений ниже 135 °С;

• фрикционная искробезопасность приборов обеспечивается отсутствием в оболочках прибора деталей из легких сплавов;

• электростатическая искробезопасность прибора МУЛЬТИГАЗСЕНС-М2 обеспечивается ограничением площади поверхности неметаллической оболочки прибора с сопротивлением выше 109, площадь поверхности дисплея составляет 1598 мм2, обрамлена оболочкой с электрическим сопротивлением поверхности менее 109 Ом;

• степень защиты прибора от внешних воздействий по ГОСТ 14254 - IP 68;

• искрозащитные элементы нагружены не более, чем на 2/3 допустимых напряжения и мощности;

• электрическое питание прибора осуществляется от неперезаряжаемой батареи с параметрами U0: 3,9В; I0 : 0,425 А;

• трекингостойкость электроизоляционных материалов - не ниже 100 В.

Наименование	Количество
Газоанализатор портативный МУЛЬТИГАЗСЕНС-М2	1 шт.
Док-станция*	1 шт. на партию
Упаковка	1 шт.
Насадка для градуировки	1 шт.
Паспорт	1 экз.
Методика поверки (копия)**	1 экз.
Руководство по эксплуатации**	1 экз.
Сертификат соответствия (копия)**	1 экз.
Программное обеспечение**	1 экз.
* При групповой поставке в один адрес – 1 шт. на партию до 10 шт, 1 шт на каждые 10 шт в партии. ** При групповой поставке в один адрес – 1 комплект на партию.

Техническое обслуживание

Все операции по техническому обслуживанию прибора необходимо выполнять с соблюдением требований по защите от статического электричества.

Техническое обслуживание прибора подразделяется на наружный осмотр и профилактическое обслуживание. При наружном осмотре необходимо выполнить визуальный осмотр с целью выявления неисправностей и нарушений в работе прибора.

При профилактическом обслуживании прибора производятся следующие виды работ:

• очистка от грязи и пыли кнопки, защитных фильтров, дисплея, надписей на паспортных табличках;

• проверка конструктивных элементов на наличие механических повреждений;

• проверка наличия пломбировки.

Профилактическое обслуживание проводится через каждые 3 месяца

Поверка

Поверка производится в соответствии с документом МП 98-221-2017 "Газоанализаторы портативные МУЛЬТИГАЗСЕНС-М2. Методика поверки".

Межповерочный интервал - 1 год.

Приборы предназначены для измерения концентраций горючих газов, объемной доли кислорода и оксида углерода, а также объемной доли сероводорода. Приборы могут применяться в угольной, нефтяной, газовой, энергетической промышленности.

Прибор выполняет следующие функции:

• непрерывное измерение и цифровая индикация контролируемых газовых компонентов;

• подача световой и звуковой, а также вибросигнализации при достижении концентрацией контролируемых газов заданного (порогового) уровня;

• запись и последующее отображение экстремальных значений концентраций за период после пробуждения прибора;

• запись результатов измерений в энергонезависимую память;

• передача результатов измерений на внешнее устройство;

• индикация неисправностей.

Прибор оборудован системой самодиагностики, которая позволяет обнаружить неисправности.
Если прибор функционирует неправильно или не работает, следует проверить возможные неисправности, приведенные в таблице.

Неисправность	Возможная причина	Способ устранения
Прибора отображает надпись “oFF” вместо показний датчика	Внутренняя неисправность прибора	Необходимо обратиться в сервисную службу предприятия изготовителя



Прибор упаковывается в коробку из гофрокартона либо из вспененного пенополистирола. В коробку также помещаются сопроводительные документы по комплекту поставки.
